|
| MOQ: | 20 |
| 価格: | 10 |
Sichuan Dowhonは2002年に設立され、本社は成都国家工業団地-眉山錦祥工業団地にあります。
FD-601Eは、ヘキサフルオロプロピレンとフッ化ビニリデンの共重合体、硬化剤を含む、幅広い分子量分布のフッ素エラストマープレコンパウンドです。Oリング、Vリング、ガスケットなどの圧縮成形製品用に設計されています。
| F含有量 | 66% |
| 比重 | 1.81 |

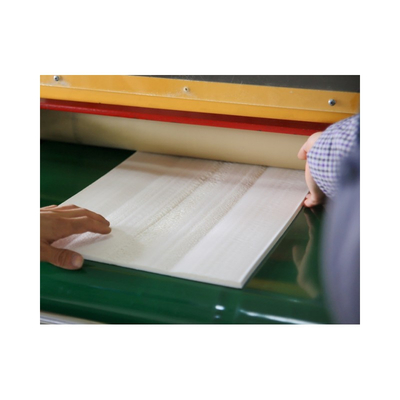

| 物理的形状 | スラブ |
| 色 | オフホワイト |
| 溶解性 | ケトン類とエステル類 |
| ムーニー粘度 ML 1+10@ 121℃ | 61 |
FD-601Eは、標準的なフィラーや、一般的なフッ素エラストマー配合で使用されるその他の成分を使用して、内部ミキサーまたは二本ロールミルで配合できます。すべての乾燥成分は、ゴム状固形物に加える前に混合する必要があります。配合中は、完全な冷却を伴う必要があります。混合後、コンパウンドはできるだけ早く冷却する必要があります。
FD-601Eは、PEフィルムでカートンに梱包されています。重量は1カートンあたり正味20kgです。
| コンパウンド | phr |
|---|---|
| FD-601E | 100 |
| N990 | 30 |
| MgO-150 | 3 |
| Ca(OH)2 | 6 |
| カルナウバワックス | 1 |
GOTECH Moving Die Pheometer (GT-M3000A) 100 cpm 0.5 Arc 177℃@ 6分
| 値 | 試験方法 | |
|---|---|---|
| ML, lb.in | 2.21 | ASTM D6601 |
| MH, lb.in | 21.36 | ASTM D6601 |
| Ts2, 分 | 1:08 | ASTM D6601 |
| T10, 分 | 1:07 | ASTM D6601 |
| T90, 分 | 2:16 | ASTM D6601 |
プレス硬化 180℃@5分、後硬化 230℃@24時間
| 値 | 試験方法 | |
|---|---|---|
| 引張強さ、Mpa | 15.9 | ASTM D412 |
| 破断時伸び、% | 210 | ASTM D412 |
| 硬度、ショアA | 75 | ASTM D412 |
| 200℃@70h | 18 | ASTM D395、方法B |
| Tr10, ℃ | -17 | ASTM 1329 |
宅配便（FedEx、DHLなど）でカートンあたり20kg/25kg、発送の場合はパレットあたり500kg/625kg/700kg。
ISO9001、ISO14001、IATF16949
現在65件の特許を取得しており、15件の発明特許を申請中で、4つの国家規格の策定に参加しました。
|
|
| MOQ: | 20 |
| 価格: | 10 |
Sichuan Dowhonは2002年に設立され、本社は成都国家工業団地-眉山錦祥工業団地にあります。
FD-601Eは、ヘキサフルオロプロピレンとフッ化ビニリデンの共重合体、硬化剤を含む、幅広い分子量分布のフッ素エラストマープレコンパウンドです。Oリング、Vリング、ガスケットなどの圧縮成形製品用に設計されています。
| F含有量 | 66% |
| 比重 | 1.81 |
| 物理的形状 | スラブ |
| 色 | オフホワイト |
| 溶解性 | ケトン類とエステル類 |
| ムーニー粘度 ML 1+10@ 121℃ | 61 |
FD-601Eは、標準的なフィラーや、一般的なフッ素エラストマー配合で使用されるその他の成分を使用して、内部ミキサーまたは二本ロールミルで配合できます。すべての乾燥成分は、ゴム状固形物に加える前に混合する必要があります。配合中は、完全な冷却を伴う必要があります。混合後、コンパウンドはできるだけ早く冷却する必要があります。
FD-601Eは、PEフィルムでカートンに梱包されています。重量は1カートンあたり正味20kgです。
| コンパウンド | phr |
|---|---|
| FD-601E | 100 |
| N990 | 30 |
| MgO-150 | 3 |
| Ca(OH)2 | 6 |
| カルナウバワックス | 1 |
GOTECH Moving Die Pheometer (GT-M3000A) 100 cpm 0.5 Arc 177℃@ 6分
| 値 | 試験方法 | |
|---|---|---|
| ML, lb.in | 2.21 | ASTM D6601 |
| MH, lb.in | 21.36 | ASTM D6601 |
| Ts2, 分 | 1:08 | ASTM D6601 |
| T10, 分 | 1:07 | ASTM D6601 |
| T90, 分 | 2:16 | ASTM D6601 |
プレス硬化 180℃@5分、後硬化 230℃@24時間
| 値 | 試験方法 | |
|---|---|---|
| 引張強さ、Mpa | 15.9 | ASTM D412 |
| 破断時伸び、% | 210 | ASTM D412 |
| 硬度、ショアA | 75 | ASTM D412 |
| 200℃@70h | 18 | ASTM D395、方法B |
| Tr10, ℃ | -17 | ASTM 1329 |
宅配便（FedEx、DHLなど）でカートンあたり20kg/25kg、発送の場合はパレットあたり500kg/625kg/700kg。
ISO9001、ISO14001、IATF16949
現在65件の特許を取得しており、15件の発明特許を申請中で、4つの国家規格の策定に参加しました。
